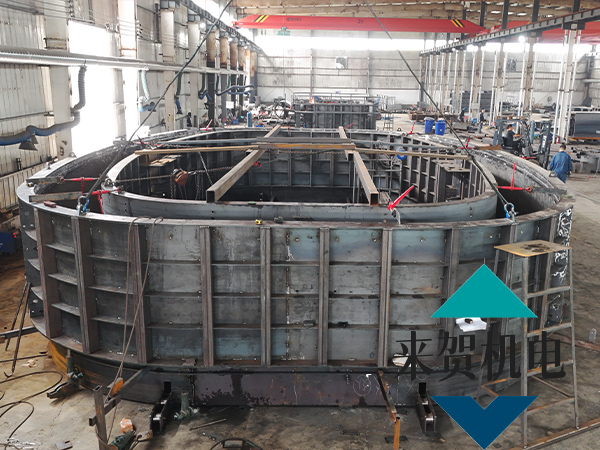

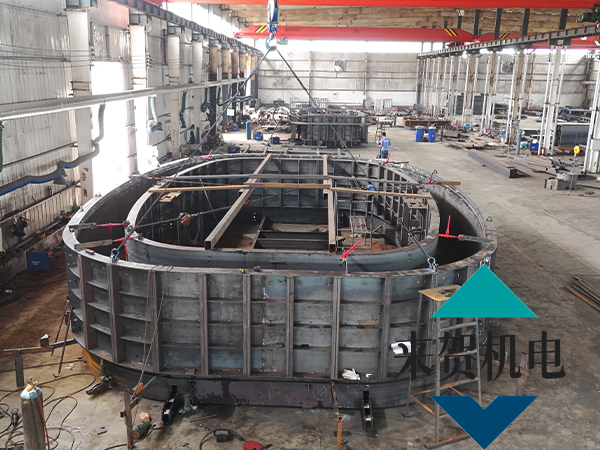

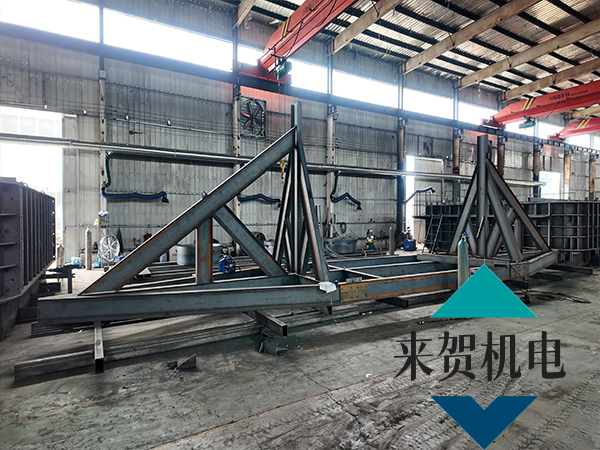

矩形顶管模具结构设计

矩形顶管模具管节截面宽度及高度根据建筑界限要求考虑使用功能、装修装饰等多种因素确定，矩形顶管模具工程矩形顶管模具截面尺寸为6.9 m×4.9 m，壁厚0.45 m，为目前全国较大断面矩形顶管模具，标准管节长度1.5 m，共31节管节，管节采用C50预制混凝土管片，混凝土抗渗等级为P10，顶进长度为47.1 m。

1.顶管模具管身受力分析

矩形顶管模具的受力分析可取1 m或单个管节长度的框架单元分析，设计荷载主要为结构自重、地层压力、静水压力及浮力、地面车辆荷载、人群荷载、施工荷载。在计算时不考虑土卸荷拱作用。顶管模具在施工过程中自身受千斤顶顶力的抗压承载力设计一般不控制截面尺寸。

2.顶管模具设计中的其他问题

1)顶管模具管片接口采用“F”承插式，接缝防水装置采用锯齿形水圈和双组分聚硫密封嵌缝。

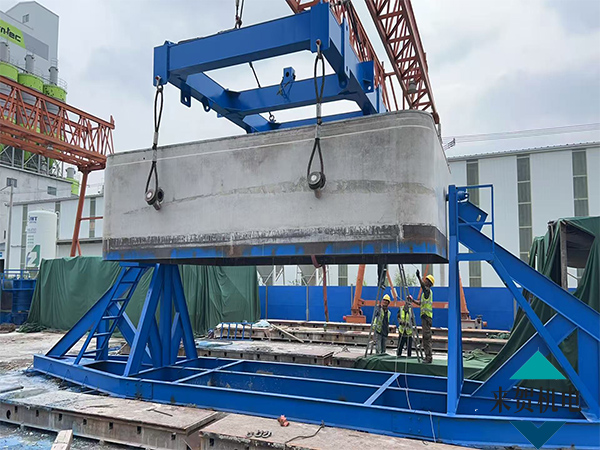

2)由于顶管模具管片吊装及拼装止退需要，每环管片环向设置预留孔洞，每边设置两个。

3)为了管片顶进过程中减摩注浆及顶进施工完毕后置换双液浆需要，每环管片沿环向布置注浆孔。

在开挖施工难以进行或根本不允许进行的情况下，顶管模具工程可以顺利解决明挖法施工难以完成的任务，深圳市地铁项目繁多，矩形顶管模具工程采用矩形顶管模具施工可以减少对地铁线路的扰动。
