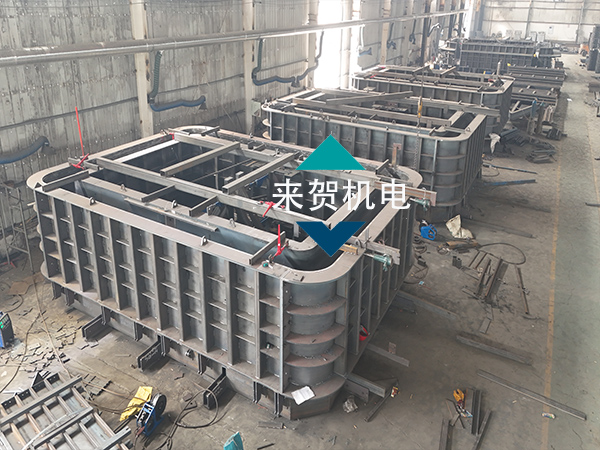

大截面矩形顶管模具的设计

大截面矩形顶管模具的设计分为工作井结构设计及顶管模具结构设计。除了结构自身达到设计强度之外，还要考虑围护结构及顶管模具结构自身的防水设计。在平面及纵断线形上需要优化设计以满足通道线路自身的功能性，同时避开各种管道线路，并不侵犯地铁保护区。

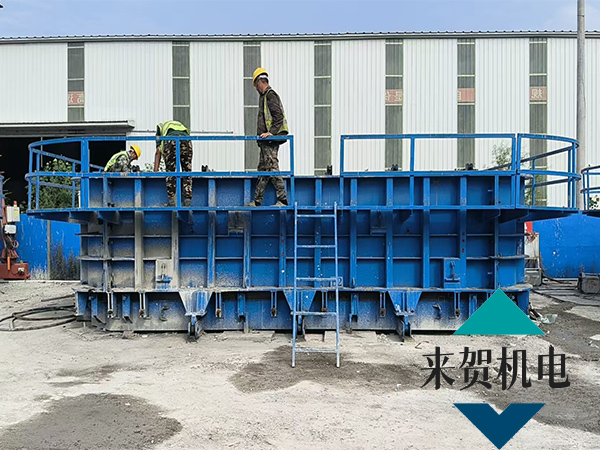

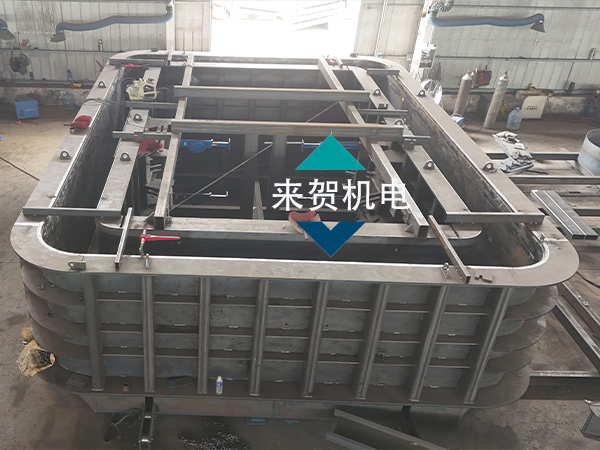

矩形顶管模具工作井设计

工作井的位置需根据现场条件合理选取，根据连接的主体结构预留口、管线位置、已有地下建筑等条件确定。工作井形状一般有矩形、圆形、腰圆形、多边形等几种，其中矩形工作井最为常见，圆形井多用于不同方向顶进及深坑作业。工作井内净宽度应满足顶管模具总宽度+人工操作宽度，人工操作宽度一般至少预留1.2 m以上。工作井的深度应考虑垫层、顶进设备导轨厚度、管道外边缘至导轨之间的高度。本工程始发井的设计采用矩形钢筋混凝土箱型体系，内墙净距为8.9 m×10 m，内设3层φ609 mm钢管内支撑，支撑预加轴力600 kN，围护结构采用φ1.2 m@1.5 m钻孔灌注桩，桩间采用φ0.8 m双管旋喷桩止水。接收井下方为地铁及隧道线路，无法进行桩基施工，接收井采用肋板式钢筋混凝土挡墙结构，内墙净距6.4 m×10.5 m。矩形顶管模具工程始发井采用北侧墙体有原状土，在进行了4排φ600双管旋喷桩加固后可以作为后座墙使用；始发井南侧采用6排φ600双管旋喷桩加固并注浆以加强止水作用。
