装配式风电塔筒模具

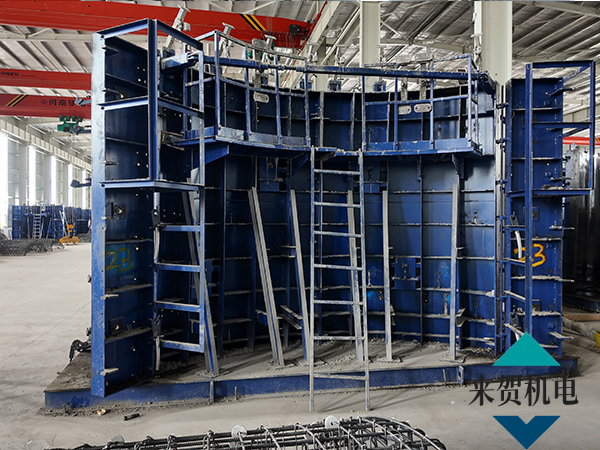

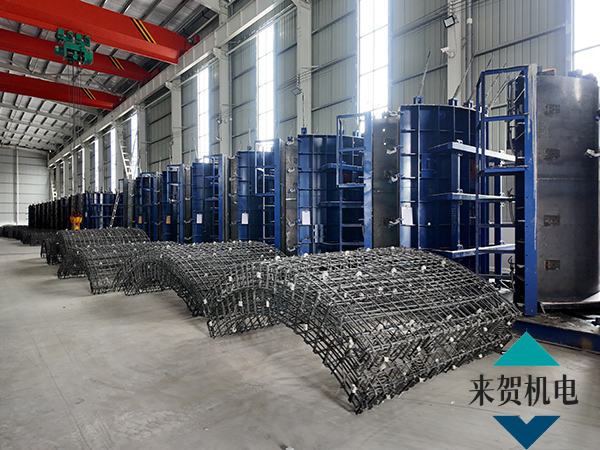

可变壁厚的装配式风电塔筒模具、混凝土塔筒模具由外模、内模和端模组成。内模组装于外模内，装配式风电塔筒模具与外模之间的距离即为环片的厚度，调整外模与内模在塔筒高度方向上的重叠尺寸，使外模与内模在塔筒高度方向上错开设置，然后在内模和外模的端部安装好端模，这样就可以调整环片的厚度。以混塔底部外直径为8.5m的结构为例，以30mm或60mm为单位调整混塔筒壁壁厚。

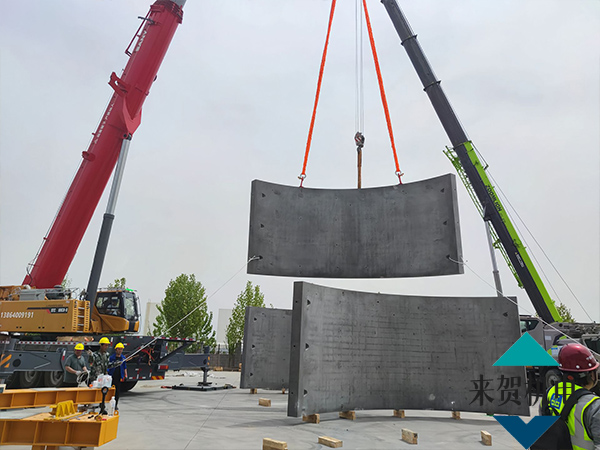

壁厚270mm通过提高强度等级（从C70到C100）可使得截面抗弯承载能力提高1.12倍，而通过增加壁厚的设置可以提高截面抗弯承载能力到1.22倍，较原有固定壁厚的设置提升承载能力8.3%。同一套模具可以生产不同外径、壁厚的混凝土塔筒环片，一方面使得混塔模具的适用范围增大，可以长周期适配更多的主机机型完成固定成本摊耗以降低装配式风电塔筒模具使用成本，另一方面，由于模具规格少，易于实现批量化生产，标准化管控，可以在不同主机品牌的要求下实现相对精准适配。因此，通过使用可变壁厚的混凝土塔筒模具，混凝土塔筒可以在壁厚、强度等级两个维度来提升混塔的承载能力，使得混塔更具综合竞争力。3混塔的模块化设计混凝土-钢混合塔筒包含混凝土段和钢塔段,其中混凝土段结构的外形可采用外径对齐的单锥度的锥筒，亦可采用变锥度的锥筒与直筒相结合的形式。受到运输尺寸和重量的限制，混凝土段沿高度方向由若干个筒节组成，每个筒节又可分为整环或由2环片、4环片组合而成一整环，每个环片的壁厚和外径由其截面上的所承受的载荷确定。
