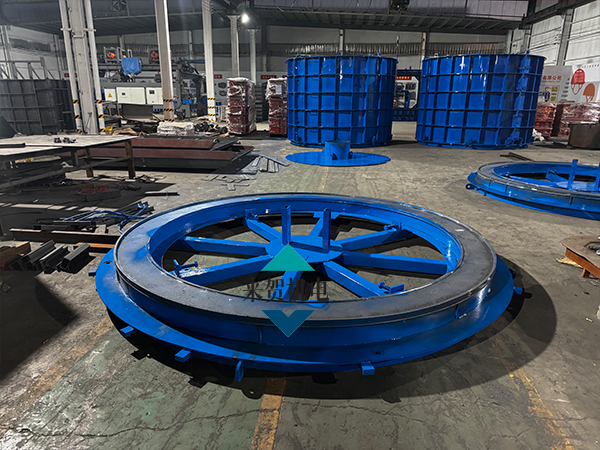

顶管模具 圆形装配式顶管工作井模具

装配工作井与现浇工作井所不同的是，装配结构是通过工厂生产井片，由运输设备运送到现场，然后通过吊车吊装进行现场拼接而成。装配井预制井片的横向拼缝的连接形式是进行工作井结构设计的要点，目前多采用湿接缝连接或者通过预应力筋的连接，本文借鉴盾构管片拼缝的设计方法，在井片拼缝处设置螺栓连接。在施工工艺上加入装配结构的思想，比现有的现浇施工方法更具有优越性。装配工作井根据自身的构造以及所承受的外荷载的形式，对现浇工作井划分为重量较小的若干节段，每节段通过螺栓连接成型。

综上所述，本文依据现有的装配技术对工作井的构造进行了改进，研发了圆形预制装配式顶管工作井模具。该工作井沿工作井高度方向分为若干节段，节段与节段之间通过螺栓连接，每节段是独立的圆环，这种设计减轻了单块井片的重量，运输更方便。考虑到预制井片端部的抗剪能力问题，在中间井片的两端设置了提升拼缝处抗剪性能的剪力键结构。与既有的现浇工作井相比，在建造技术上有以下优点：

（1）圆形装配式顶管工作井模具沿井壁竖向由若干个圆环组成，每个圆环之间通过一定数量的螺栓连接成整体；

（2）每个圆环节段的端面都设置剪力键，以提高工作井的整体性；

（3）为实现工作井双向同时顶进，在装配式工作井两侧都设置了顶管孔洞。

2）缓解了施工现场周边的交通压力并减轻了对附近居民生活带来的不利影响，降低了对施工现场周边的环境污染，实现了国家提倡的绿色施工；

3）减少了现场施工的人员数量，降低了人工成本；

4）能够有效降低现场作业的危险性，减小安全事故发生的几率；

5）实现井片的工厂化生产，提高施工效率，实现了绿色施工，提高施工质量。
